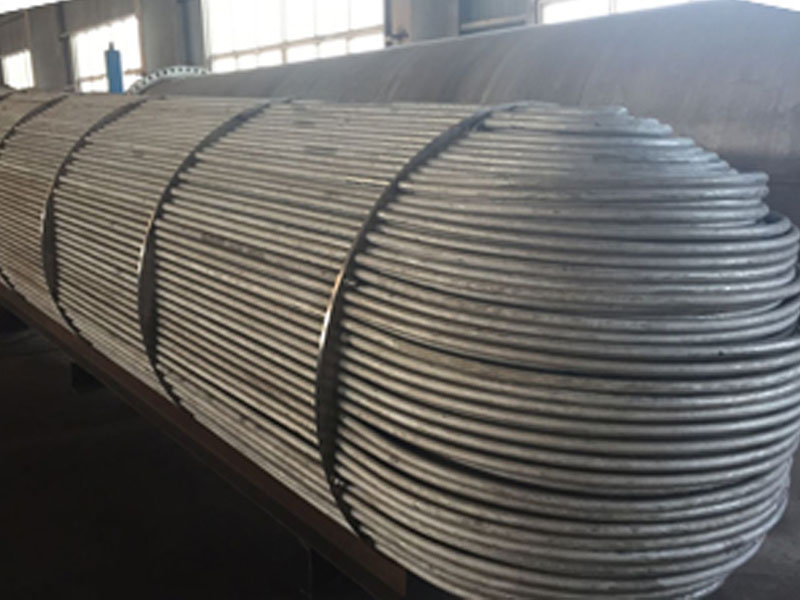

不銹鋼U型管的設計主要圍繞彎曲成型這項關鍵環節，兼顧尺寸精度、力學性能與表面質量，需結合原料特性、應用場景（如熱交換、管道系統）需求，分階段完成設計。

工藝設計的第一步是明確核心參數，為后續環節定標：

1.原料選型與預處理設計

依據使用場景（如耐腐蝕性、溫度壓力）選擇不銹鋼牌號（如304、316L、321），并確定管材規格（外徑、壁厚），例如熱交換器用U型管常用外徑10-50mm、壁厚1-5mm的無縫管。

預處理工藝設計：原料管需先經酸洗鈍化去除表面氧化皮與油污（防止彎曲時雜質嵌入或劃傷），若對精度要求高，還需增加校直工序（采用多輥校直機，控制直線度≤1mm/m），避免原料彎曲導致后續成型偏差。

2.關鍵成型參數設定

彎曲半徑（R）：是U型管設計的核心，需根據 “避免管壁過度減薄” 和 “安裝空間” 平衡，通常最小彎曲半徑不小于管材外徑的 1.5-3 倍（如外徑 20mm 的管材，R≥30mm），若 R 過小，會導致彎曲處外壁拉伸變?。p薄率需≤15%）、內壁起皺，需通過工藝模擬（如有限元分析）優化R值。

彎曲角度：標準U型管為180°，但可根據需求設計為90°-180°之間的定制角度，需明確角度公差（通常≤±1°）。

有效長度：確定U型管兩端 “直段長度”（用于焊接或安裝），公差控制在 ±2mm 內，避免影響后續組裝。

彎曲成型是不銹鋼U型管工藝的核心，需通過設備選型與參數優化，解決 “變形不均” 與 “應力開裂” 問題：

1.彎曲成型工藝選擇與設計

根據管材規格與精度要求，常用兩種工藝：

冷彎成型（主流工藝）：適用于薄壁、小口徑管材（外徑≤30mm），采用數控彎管機，通過芯棒支撐+模具導向?qū)崿F(xiàn)精準彎曲。設計要點是選擇適配的芯棒（如軟芯棒、剛性芯棒，防止內壁起皺），控制彎曲速度（5-15mm/s，避免速度過快導致變形不均），并分 “多道次彎曲”（若 R 較小，一次彎曲易超差，需分 2-3 道次逐步成型）。

熱彎成型：適用于厚壁、大口徑管材（外徑＞30mm），需先將彎曲部位加熱至不銹鋼再結晶溫度（如 304 鋼約 800-1000℃），再用模具彎曲。設計要點是控制加熱溫度均勻性（溫差≤50℃），避免局部過熱導致材質脆化，且熱彎后需配套緩冷工藝（如爐冷），減少熱應力。

2.應力消除工藝設計

彎曲后管材內部會產生殘余應力（易導致后續使用中開裂），需設計熱處理工序：

對于304、316L 等奧氏體不銹鋼，采用固溶處理（加熱至 1050-1100℃，保溫10-30min后快速水冷），消除殘余應力并恢復耐腐蝕性能；

若無法進行高溫處理（如已組裝部件），可采用低溫去應力退火（250-400℃，保溫1-2h），降低應力水平。

彎曲成型后，需通過精整與檢測確保合規性，同時設計防護工藝保障成品質量：

1.精整工藝設計

切端處理：用激光切割或鋸切修整 U 型管兩端直段，保證切口平整（無毛刺、垂直度≤0.5°），避免影響焊接密封性；

表面修復：若彎曲后表面出現輕微劃痕（深度≤0.1mm），可設計 “局部拋光”（采用砂輪或電解拋光），修復后表面粗糙度需符合要求（如 Ra≤1.6μm，醫療、食品領域需 Ra≤0.8μm）。

2.質量檢測工藝設計

需覆蓋尺寸、性能與缺陷檢測，設計具體檢測手段：

尺寸檢測：用卡尺、角度儀檢測外徑、壁厚、彎曲角度、有效長度，用樣板檢測彎曲半徑，確保符合公差要求；

無損檢測：采用 “渦流探傷” 檢測管材內部是否存在裂紋、夾雜（重點檢測彎曲部位），對承壓場景的 U 型管，需增加 “水壓試驗”（試驗壓力為工作壓力的 1.5 倍，保壓 30min 無泄漏）；

力學性能抽檢：截取樣品檢測抗拉強度、延伸率，確保彎曲后性能未顯著下降（如 316L 鋼抗拉強度需≥515MPa，延伸率≥40%）。

3.防護工藝設計

成品需設計防腐蝕+防磕碰包裝：內套塑料薄膜（隔絕空氣，防止生銹），外套編織袋或木箱，對高精度 U 型管，需在彎曲部位加裝泡沫護墊，避免運輸過程中變形或劃傷。

針對高要求場景（如核電、醫藥），需在基礎工藝上增加特殊設計：

若需零污染，彎曲成型后需增加超純水清洗（去除表面殘留雜質），并在潔凈車間（萬級）內完成包裝；

若需耐極端溫度（如高溫?zé)煔猸h(huán)境），需在熱處理后增加 “滲鋁或涂層工藝”，提升表面耐高溫氧化性能。

不銹鋼U型管的工藝設計是 “參數定標→核心成型→精整保障” 的連貫過程，核心是通過精準控制彎曲參數與應力消除，平衡 “成型精度” 與 “使用性能”，最終滿足不同場景的應用需求。
